Chemifit? CSE系列

? SUS316螺紋接頭 ? 大幅提升軟管安裝·拆卸的施工性接頭本體和插入部分為一體化結構，裝配螺母內置套筒，接頭本體和裝配螺母可重復使用。 ? 裝配便捷軟管安裝時，螺母擰在接頭本體即可。不需要扭矩控制或特殊工具。 ? 安裝軟管時，軟管不會跟轉裝配螺母內的套筒可以旋轉，因此插入的管子不會跟轉。 ? 無油加工每個零件在潔凈室清洗后組裝。 ? 高密封性能霓達的獨創密封結構實現了高耐久性，可防止由于冷熱循環而導致的密封性能退化。 ? 無需額外擰緊螺母低應力釋放的結構確保了長時間的高密封性能，維護時無需擰緊螺母等。

產品分類:

CHEMIFIT 系列接頭

編號：

關鍵詞：

Chemifit? CSE系列

關鍵詞:

郵箱：

fanny@fufly.net

在線留言

相關產品

產品詳情

特點

• SUS316螺紋接頭

• 大幅提升軟管安裝·拆卸的施工性

接頭本體和插入部分為一體化結構，裝配螺母

內置套筒，接頭本體和裝配螺母可重復使用。

• 裝配便捷

軟管安裝時，螺母擰在接頭本體即可。不需要扭矩控制或特殊工具。

• 安裝軟管時，軟管不會跟轉

裝配螺母內的套筒可以旋轉，因此插入的管子不會跟轉。

• 無油加工

每個零件在潔凈室清洗后組裝。

• 高密封性能

霓達的獨創密封結構實現了高耐久性，可防止由于冷熱循環而導致的密封性能退化。

• 無需額外擰緊螺母

低應力釋放的結構確保了長時間的高密封性能，維護時無需擰緊螺母。

• 高度光滑的彎接頭內表面及R角。

彎接頭的轉角處為球面加工，表面粗糙度在

Ra3.2以下，減少了液體和洗滌劑殘留。

• 裝配螺母內的鍍銀螺紋

防止本體和裝配螺母在管道擰緊時卡住。

采用我司獨特的一套兩件式裝配螺母和本體。

使用條件

使用流體

	-65℃	0℃
	｜	｜
	空氣（潔凈空氣）	水（純水）
	\|	｜
	+260℃	-100℃

壓力條件

最高使用壓力: 5.0MPa

負壓性能: −101.294kPa

橫斷面結構圖

1.螺母(SUS316)

2.套筒(SUS316)

3.裝配螺母

4.本體(SUS316)

密封結構圖

1.本體

2.螺母

3.套筒

4.軟管

5.裝配螺母

注意事項

當軟管和接頭的使用條件不同時，請?jiān)谕瑫r(shí)滿足同項目標準的條件下使用。

使用流體為水時，請不要使其凍結。請勿在軟管的插入口附近急劇彎曲軟

管。使軟管保持筆直，距離插入口的長

產品規格范例

尺寸區別

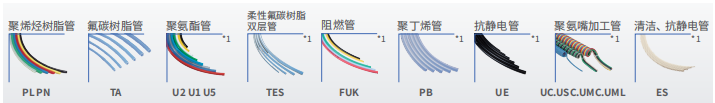

適用軟管

當在潔凈環境下組合使用U2, U1, U5, TES, FUK, PB, UE或聚氨酯加工軟管和Chemifit CSE系列時，請注意清潔度會降低。

應用領域

我們的客戶主要涵蓋電力、冶金、化工、制藥、半導體、新能源、汽車制造、食品加工等多個行業。我們深知每個行業的需求和挑戰，因此我們會根據客戶的實際需求，提供定制化的解決方案，幫助客戶提高生產效率，降低生產成本。
